Megasquirt-Diagramm
Megasquirt-Diagramm

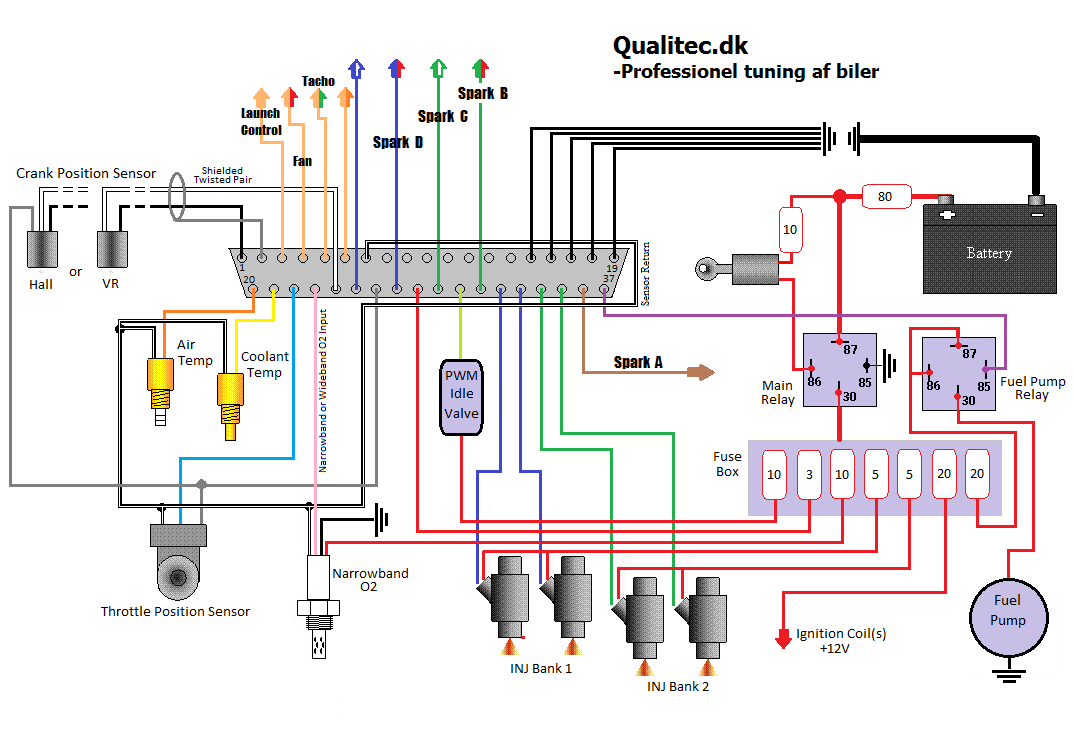

Unten sehen Sie den Schaltplan für Megasquirt 1 und Megasquirt 2. Qualitec.dk hat sichergestellt, dass die Ausgänge von Megasquirt 1 und 2 gleich sind, wenn Sie sie von uns erhalten.
Wenn Sie Fragen zu diesem Megasquirt-Schaltplan haben, rufen Sie bitte an oder schreiben Sie an Qualitec.dk
Den Samen erhalten Sie das Bild in großer Version
Klicken Sie mit der rechten Maustaste auf das Bild, drücken Sie: "Bild speichern unter" und wählen Sie den Speicherort auf Ihrem PC aus.
Haben Sie bei Qualitec.dk einen Kabelbaum für Ihren Megasquirt gekauft? Die Pinbelegung des Kabelbaums mit Farbkarte finden Sie unten:
Siehe Megasquirt Pinbelegung
